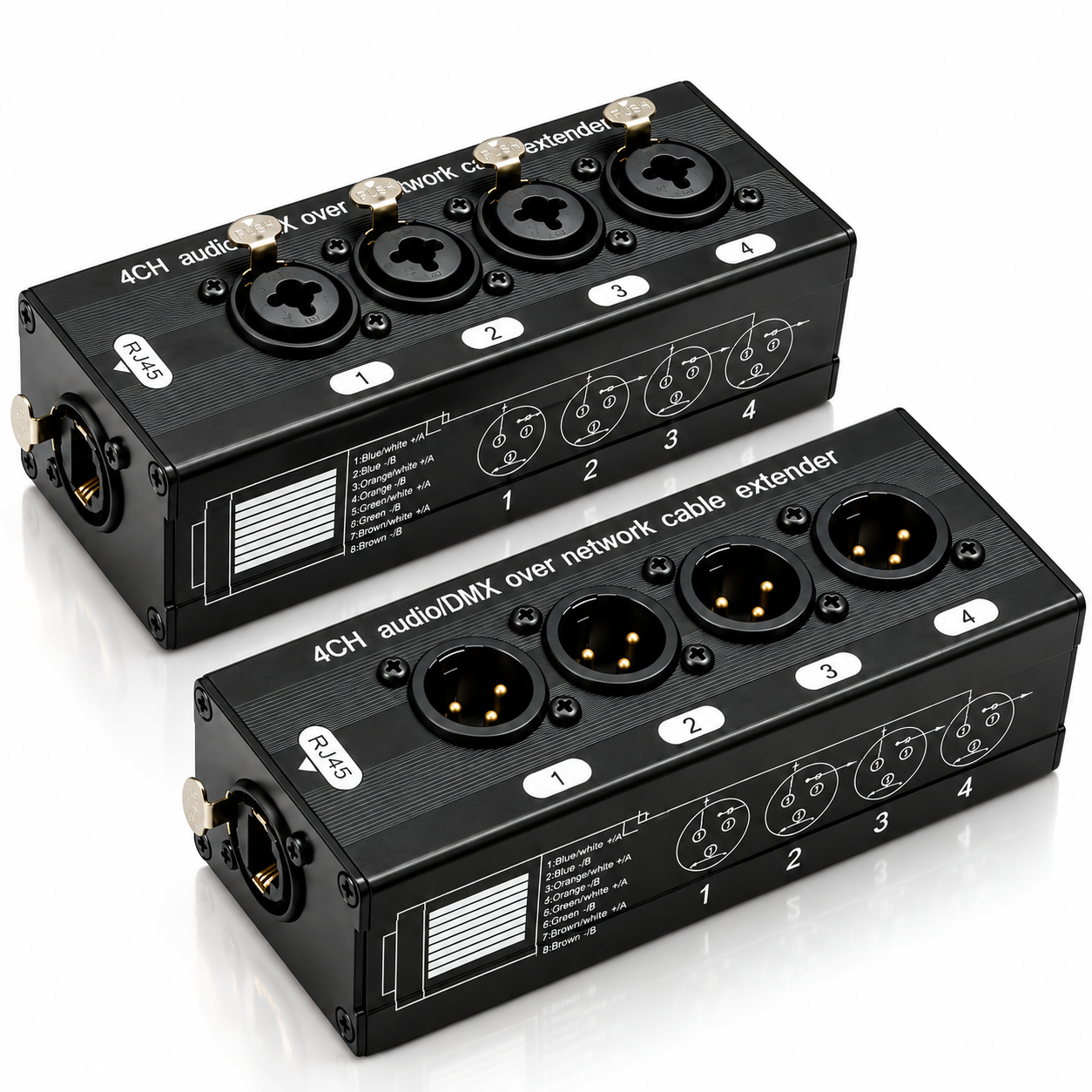

Medusa Via Cabo de Rede 4 Canais XLR Macho ComboP10 e XLR Fêmea

Medusa 4 Canais XLR para RJ45 – Extensor de Áudio, AES e DMX com XLR Macho e Combo XLR/P10

Especificações técnicas
- Tipo: par de medusas/extensores de sinal por cabo de rede
- Quantidade de canais: 4
- Conexão entre as unidades: RJ45
- Lado de entrada: 4 conectores XLR macho
- Lado de saída: 4 conectores combo XLR/P10
- Aplicações informadas: áudio analógico balanceado, AES e DMX
- Cabo indicado: CAT6 com conectores RJ45
- Condutor informado: cobre OFC 24 AWG
- Blindagem informada: 98% trançada
- Distância informada: até 100 metros, conforme as condições do cabo e da instalação
- Altura: 5 cm
- Largura: 15 cm
- Comprimento: 17 cm
- Peso informado: aproximadamente 433 g
- Alimentação elétrica: não informada; o produto é destinado à extensão/transmissão de sinais por cabo

Destaques do produto
- 4 canais independentes em um único cabo de rede
- XLR macho em uma unidade e conectores combo XLR/P10 na outra
- Utilização com cabo CAT6 para interligação
- Transmissão de sinais de áudio analógico balanceado
- Compatibilidade informada com sinais AES e DMX
- Construção indicada para instalações de áudio, iluminação e infraestrutura de sinal
- Redução da quantidade de cabos individuais necessários entre dois pontos da instalação

Em uma montagem de áudio, os quatro sinais podem sair de equipamentos com conexões XLR e seguir por um único cabo CAT6 até o outro ponto da instalação. Na extremidade oposta, os quatro canais ficam disponíveis individualmente nos conectores da segunda unidade. O RJ45 é utilizado como meio físico para transportar os sinais entre as duas unidades. Isso não significa que o conjunto funcione como uma porta de rede Ethernet, switch ou equipamento de rede IP. A aplicação depende do tipo de sinal encaminhado e da pinagem correspondente. Compatibilidade O conjunto é indicado para instalações que utilizem sinais compatíveis com sua configuração de 4 canais e conexões XLR, XLR/P10 e RJ45. Pode ser utilizado com cabo CAT6 adequado à instalação. Para áudio balanceado, AES ou DMX, é necessário respeitar a pinagem e os padrões do equipamento conectado. Não é possível afirmar compatibilidade universal com equipamentos Ethernet, PoE ou outros dispositivos de rede apenas pela presença do conector RJ45.

Quem pode usar
- Técnicos de áudio
- Operadores de sonorização
- Instaladores de sistemas de áudio e iluminação
- Assistências técnicas
- Estúdios de gravação
- Equipes responsáveis por montagem de palco e eventos
- Usuários residenciais que possuam equipamentos compatíveis com os conectores e sinais do produto
Para usuários sem experiência com cabeamento, é importante identificar previamente o tipo de sinal e a pinagem dos equipamentos antes da conexão.

Onde pode ser usado
- Estúdios de gravação
- Palcos e sistemas de sonorização
- Salas de reunião
- Instalações de áudio profissional
- Sistemas de iluminação DMX
- Estruturas para eventos
- Assistências técnicas
- Infraestrutura de áudio em lojas e ambientes corporativos

Em uma sala de reunião, por exemplo, os quatro canais podem ser encaminhados entre pontos afastados utilizando um único cabo CAT6, desde que os sinais e a pinagem sejam compatíveis.

Instruções de uso
1. Identifique o tipo de sinal que será transmitido.
2. Confira a pinagem dos equipamentos antes da conexão.
3. Conecte os equipamentos à unidade correspondente utilizando os conectores XLR macho ou combo XLR/P10.
4. Interligue as duas unidades por um cabo CAT6 compatível.
5. Evite conectar o conjunto diretamente a portas Ethernet de computadores, switches ou roteadores sem confirmação de compatibilidade.
6. Para sinais DMX, respeite a configuração utilizada pelo sistema de iluminação.
7. Para áudio balanceado, mantenha a sequência dos canais durante toda a instalação.
8. Faça um teste com baixo nível de sinal antes de utilizar o sistema em volume operacional.

Para evitar reclamações
- O produto é um extensor de sinais por cabo de rede e não um equipamento de rede Ethernet.
- O cabo CAT6 utilizado não acompanha o conjunto, salvo quando informado no anúncio específico.
- A qualidade da transmissão depende também do cabo utilizado, conectores, montagem, distância e integridade da instalação.
- Não conecte portas PoE, switch, roteador ou interface de rede ao conjunto sem confirmação técnica.
- Antes da compra, confira se os equipamentos possuem conexões e sinais compatíveis.
- A função P10 depende do tipo de sinal e da configuração do equipamento conectado.
- A indicação de até 100 metros não deve ser interpretada como garantia de funcionamento em qualquer instalação ou condição de cabeamento.

Cliente, leia antes de finalizar
Confira atentamente o tipo de conexão, quantidade de canais, aplicação do sinal e necessidade de cabo CAT6 antes de finalizar a compra. Este produto não deve ser adquirido apenas porque possui conectores RJ45. O RJ45 funciona como conexão física entre as duas unidades, enquanto a compatibilidade real depende do sinal e da pinagem utilizados.

Garantia
- 7 dias para arrependimento, conforme o CDC.
- 90 dias contra defeitos de fabricação, conforme o CDC.

Produto testado
Antes da instalação definitiva, conecte os equipamentos em uma montagem de teste e confirme individualmente os quatro canais. Verifique também a continuidade do cabo CAT6 e a correspondência da pinagem utilizada.

Informações de embalagem
- Conteúdo: 1 par de medusas/extensores de 4 canais
- Unidade com 4 conectores XLR macho
- Unidade com 4 conectores combo XLR/P10
- Cabo CAT6: não informado como incluso
- Peso aproximado do produto: 433 g
- Dimensões aproximadas: 5 x 15 x 17 cm

Perguntas frequentes

P: O produto transmite quatro canais por um único cabo CAT6?
R: Sim. O conjunto foi especificado para transportar quatro linhas de sinal entre as duas unidades utilizando um único cabo de rede compatível.

P: Posso conectar o RJ45 diretamente em um switch ou roteador?
R: Não. O RJ45 deste produto é utilizado para transporte físico dos sinais. Ele não deve ser tratado automaticamente como uma conexão Ethernet.

P: Funciona com áudio balanceado?
R: Sim. A descrição do produto informa transmissão de até quatro canais de áudio analógico balanceado, desde que a pinagem seja compatível.

P: Pode ser utilizado com DMX e AES?
R: A especificação fornecida informa compatibilidade com sinais DMX e AES. A instalação deve respeitar a pinagem e os padrões dos equipamentos utilizados.

P: Preciso comprar um cabo CAT6 separado?
R: Sim, caso o cabo não seja fornecido no anúncio. Utilize um cabo compatível com a distância e o tipo de sinal da instalação.

P: A Ion Cabos emite nota fiscal para pessoa física e pessoa jurídica?
R: Sim. A Ion Cabos realiza emissão de nota fiscal para compras de pessoa física (PF) e pessoa jurídica (PJ), conforme os dados informados no pedido.

Sobre a empresa
A Ion Cabos atua há mais de 15 anos no segmento de cabos, conectividade, áudio, vídeo e acessórios, com atuação na região da Santa Efigênia, em São Paulo. A empresa trabalha com produtos destinados a instalações residenciais, comerciais e profissionais.

Observações
- As informações de construção e aplicação foram organizadas a partir dos dados fornecidos para este produto.
- Não foi informado fabricante ou modelo específico; por isso, não são atribuídas ao produto marcas ou padrões que não estejam confirmados.
- A indicação de conectores de alta qualidade deve ser considerada somente conforme a identificação efetivamente presente no produto recebido.
- Verifique a pinagem antes da instalação, principalmente em aplicações AES e DMX.
- Não confunda a conexão RJ45 deste equipamento com uma interface Ethernet.
- Medidas e peso podem apresentar pequena variação em função do lote e da embalagem.
