Kit conector 7 pinos 5A power aviação acoplador macho fêmea

Conector de Aviação Impermeável SP21 7 Pinos 15A 500V Azul e Preto

Especificações técnicas
- Tipo: conector circular de aviação impermeável
- Série informada: SP21
- Quantidade de contatos: 7 pinos
- Corrente nominal: 15 A
- Tensão nominal informada: 500 V CA
- Tensão suportável informada: 1.500 V CA
- Diâmetro dos pinos: 2 mm
- Faixa de diâmetro do cabo: 8 a 12 mm
- Diâmetro de rosca do painel informado: 0,83
- Materiais informados: plástico e metal
- Cores: azul e preto
- Quantidade: 1 par, conforme descrição fornecida
- Peso informado: 45 g
- Dimensões informadas: 14 x 70 x 62 mm
- Marca informada: DRRI
- Referência informada: B07D8TS44K

A descrição original também apresenta as referências 4pin-CN e 7 pinos no mesmo material. Como há divergência entre esses dados, recomenda-se considerar a versão de 7 pinos somente após conferir a imagem e a configuração efetivamente comercializada.

Destaques do produto
- Conjunto com conector macho e conector fêmea
- Configuração com 7 contatos
- Corpo circular com sistema de acoplamento por rosca
- Anel externo azul para fixação e manuseio
- Estrutura indicada para passagem de cabos de 8 a 12 mm
- Tampa protetora presa por cordão no modelo apresentado
- Aplicação em instalações que utilizem conexão circular multipinos
- Construção com componentes plásticos e metálicos

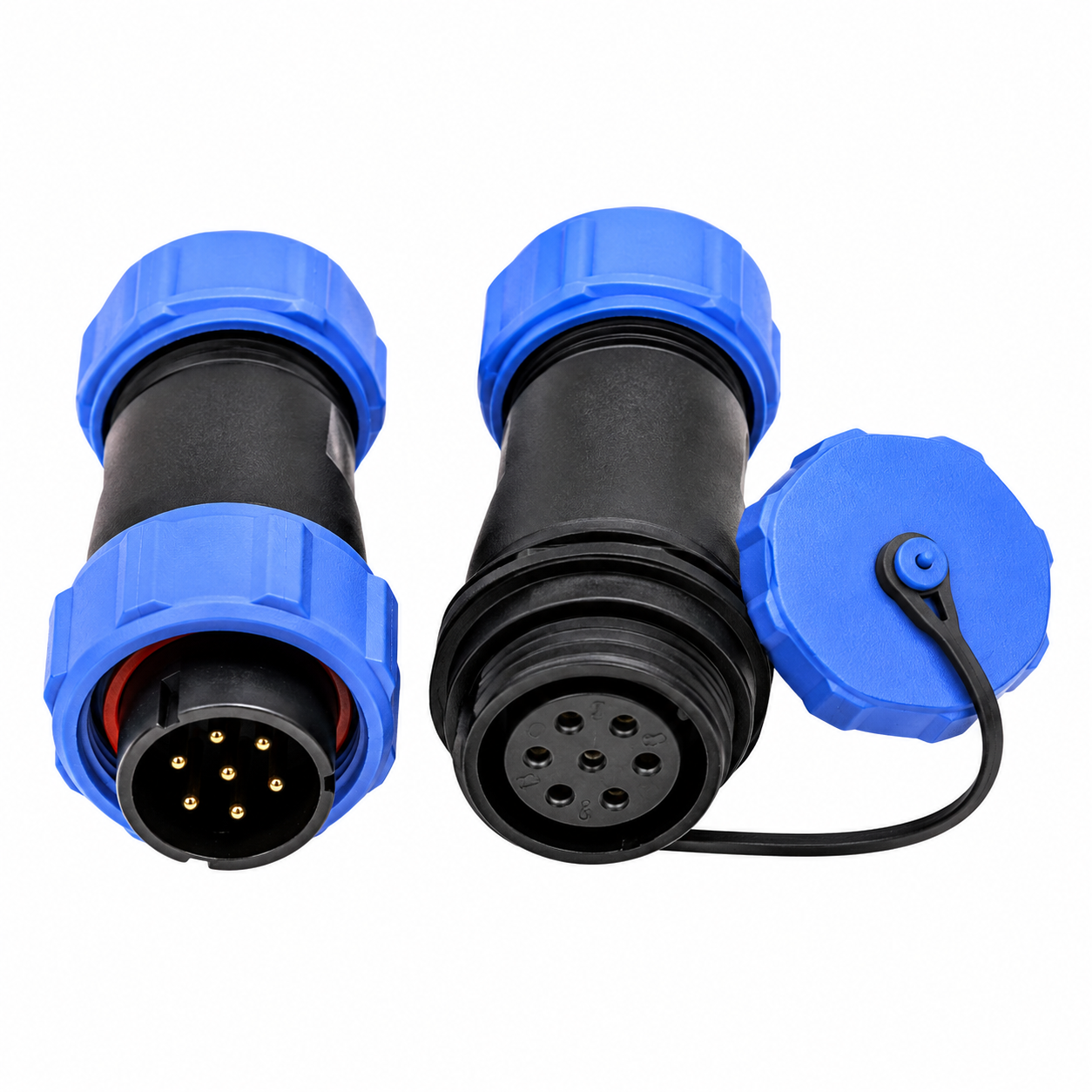

O conector macho apresenta sete contatos metálicos, enquanto o conector fêmea possui sete receptáculos correspondentes. O acoplamento é realizado pela conexão entre as partes e pelo sistema de rosca, mantendo os componentes unidos durante a instalação.

Para uma pessoa que precisa montar um cabo personalizado, o conjunto permite preparar os condutores internamente e utilizar a conexão circular na extremidade do equipamento. Antes da montagem, é necessário conferir a pinagem do equipamento e a corrente e tensão envolvidas no circuito.

Em instalações externas ou sujeitas à presença de umidade, a construção com anel de acoplamento e tampa de proteção pode auxiliar na proteção da conexão. A condição real de vedação, entretanto, depende da montagem, do cabo utilizado e das características construtivas do lote.

Compatibilidade
Compatível com instalações que utilizem conectores circulares de 7 pinos da configuração correspondente ao modelo SP21 informado.

A compatibilidade elétrica não deve ser definida apenas pela quantidade de pinos. É necessário verificar:
- Diâmetro e configuração mecânica;
- Pinagem;
- Corrente do circuito;
- Tensão aplicada;
- Diâmetro externo do cabo;
- Espaço disponível para montagem no painel.
- Não considerar o conector compatível com outro modelo apenas porque ambos possuem sete contatos.

Quem pode usar
- Técnicos de eletrônica;
- Instaladores elétricos;
- Profissionais de automação;
- Técnicos de manutenção;
- Montadores de equipamentos;
- Assistências técnicas;
- Fabricantes de equipamentos que utilizem conectores circulares multipinos;
- Usuários com conhecimento de montagem e identificação de pinagem.
A instalação deve ser realizada por pessoa que conheça o circuito e consiga identificar corretamente cada contato antes da energização.

Onde pode ser usado
- Equipamentos eletrônicos;
- Sistemas de automação;
- Painéis e caixas de equipamentos;
- Máquinas;
- Instrumentação;
- Equipamentos industriais;
- Extensões e cabos personalizados;
- Projetos que utilizem conexões circulares multipinos.

O uso externo requer conferência das características de vedação do conjunto e da montagem final. A informação fornecida não apresenta grau IP específico, portanto não deve ser atribuída uma classificação IP ao produto.

Instruções de uso
1. Desenergize o equipamento antes da montagem.
2. Identifique a pinagem do equipamento e do conector.
3. Confira a bitola e o diâmetro externo do cabo.
4. Passe o cabo pelo corpo e pelos elementos de fixação.
5. Faça a ligação dos sete condutores conforme o esquema do equipamento.
6. Confira individualmente cada contato antes de fechar o conjunto.
7. Monte as partes do conector corretamente.
8. Rosqueie o conjunto até obter o acoplamento adequado.
9. Faça teste de continuidade antes da energização.
10. Verifique a tensão e a corrente do circuito antes do uso.
Não utilize a conexão somente pela correspondência física dos pinos. Uma pinagem diferente pode provocar falha de funcionamento ou danos ao equipamento conectado.

Para evitar reclamações
- Confira se o seu equipamento utiliza exatamente a configuração de 7 pinos.
- Verifique a pinagem antes da compra e antes da montagem.
- O produto é fornecido conforme a configuração informada no anúncio.
- A faixa de cabo informada é de 8 a 12 mm.
- Não foi informado grau IP específico; portanto, não considere o produto automaticamente certificado contra água.
- A referência 4pin-CN aparece no material de origem em conjunto com a especificação de 7 pinos. Essa informação é divergente e deve ser desconsiderada caso a unidade comercializada seja confirmada como SP21 de 7 pinos.
- A medida de rosca indicada como “0,83” não informa claramente a unidade de medida no material original.
- Confirme tensão, corrente, pinagem e dimensões mecânicas antes da instalação.

Cliente, leia antes de finalizar
Confira a quantidade de pinos, as dimensões, a faixa de cabo e a configuração mecânica antes de finalizar a compra.
Este produto possui especificações elétricas informadas de 15 A e 500 V CA, mas a aplicação deve respeitar também a capacidade dos cabos, contatos, equipamento e método de montagem.

Garantia
- 7 dias para arrependimento, conforme o CDC.
- 90 dias contra defeitos de fabricação, conforme o CDC.

Produto testado
- Antes da instalação definitiva, faça teste de continuidade dos sete contatos e confirme a correspondência entre macho e fêmea.
- Também é recomendado verificar a resistência de contato e o correto acoplamento mecânico antes de aplicar tensão ao circuito.

Informações de embalagem
- Conteúdo informado: 1 par de conectores de aviação impermeáveis
- Conector macho: 1 unidade
- Conector fêmea: 1 unidade
- Tampa de proteção: conforme configuração apresentada
- Cor: azul e preto
- Peso informado: aproximadamente 45 g
- Dimensões informadas: 14 x 70 x 62 mm

Perguntas frequentes

P: Quantos pinos possui este conector?
R: A especificação principal fornecida informa 7 pinos, com uma unidade macho e uma unidade fêmea.

P: Qual é a corrente e a tensão informadas para o produto?
R: A especificação informa corrente nominal de 15 A e tensão de 500 V CA, além de tensão suportável de 1.500 V CA.

P: Qual cabo pode ser utilizado?
R: A descrição informa faixa de diâmetro externo de 8 a 12 mm. A bitola deve ser definida conforme a corrente e a aplicação do circuito.

P: Este conector é adequado para uso externo?
R: A descrição informa característica impermeável, porém não apresenta uma classificação IP específica. A vedação também depende da montagem e do cabo utilizado.

P: O conector de 7 pinos funciona em qualquer equipamento com sete contatos?
R: Não. Além da quantidade de pinos, é necessário conferir pinagem, dimensões mecânicas, tensão, corrente e configuração do conector.

P: A Ion Cabos emite nota fiscal para pessoa física e pessoa jurídica?
R: Sim. A Ion Cabos emite nota fiscal para pessoa física (PF) e pessoa jurídica (PJ), conforme os dados informados no pedido.

Sobre a empresa
A Ion Cabos atua há mais de 15 anos no segmento de cabos, conectividade, áudio, vídeo, informática e eletrônicos, com atuação na região da Santa Efigênia, em São Paulo. A empresa trabalha com componentes e acessórios destinados a instalações residenciais, comerciais, técnicas e profissionais.

Observações
- As informações foram organizadas a partir do material técnico fornecido.
- A descrição original apresenta divergência entre “7 pinos” e a referência “4pin-CN”.
- A referência B07D8TS44K e a marca DRRI foram mantidas conforme o material recebido.
- A expressão “Calificação I” presente no texto original não foi utilizada como especificação técnica por não apresentar significado suficientemente claro.
- A informação “0,83” referente ao diâmetro da rosca não informa a unidade no material original.
- A descrição original menciona bitolas de 14, 16 e 18 AWG, além de 0,785 mm, mas não deixa claro qual corresponde a cada configuração. Por isso, essas informações não foram tratadas como uma única bitola definida.
- Antes da instalação, confirme as características gravadas no produto e a pinagem correspondente ao equipamento.
- Não foram atribuídas certificações, grau IP ou aplicações elétricas não confirmadas pelo material fornecido.
